Kompensatory mocy biernej

Kompensacja mocy biernej to proces polegający na równoważeniu niepożądanej mocy biernej w układzie elektrycznym poprzez zastosowanie specjalnych urządzeń kompensujących. W praktyce oznacza to wprowadzenie do sieci kompensatorów, które generują moc bierną o przeciwnym charakterze w stosunku do tej już obecnej w systemie. Dzięki temu możliwe jest zredukowanie lub całkowite wyeliminowanie negatywnego wpływu mocy biernej, która w normalnych warunkach obciąża sieć, zwiększając straty energii i obniżając sprawność instalacji. Zastosowanie systemów kompensacji mocy biernej w zakładach produkcyjnych przynosi szereg korzyści, które przekładają się zarówno na efektywność energetyczną, jak i ekonomiczną działalności przedsiębiorstwa. Przede wszystkim, odpowiednio dobrane kompensatory pozwalają znacząco zmniejszyć pobór mocy biernej z sieci, co bezpośrednio redukuje opłaty za energię elektryczną. Wiele taryf energetycznych uwzględnia bowiem naliczanie dodatkowych kosztów w przypadku przekroczenia określonych limitów mocy biernej, a jej kompensacja pozwala uniknąć tych kar. Kolejną istotną zaletą jest poprawa stabilności i jakości zasilania. Zmniejszenie mocy biernej w układzie elektrycznym ogranicza przeciążenia linii przesyłowych i transformatorów, co przekłada się na mniejsze ryzyko awarii oraz wydłużenie żywotności urządzeń. Dodatkowo, redukcja strat mocy czynnej prowadzi do zwiększenia dostępnej mocy użytecznej, co jest szczególnie ważne w zakładach o dużym zapotrzebowaniu na energię. W efekcie przedsiębiorstwo może osiągnąć wyższą wydajność procesów produkcyjnych bez konieczności modernizacji istniejącej infrastruktury. Warto również zwrócić uwagę na aspekt ekologiczny – ograniczenie strat energii oznacza mniejsze zużycie surowców potrzebnych do jej wytworzenia, co wpisuje się w ideę zrównoważonego rozwoju i może stanowić element polityki prośrodowiskowej firmy. W dłuższej perspektywie inwestycja w systemy kompensacji mocy biernej okazuje się więc nie tylko opłacalna finansowo, ale także korzystna z punktu widzenia odpowiedzialności społecznej i ekologicznej przedsiębiorstwa.

Moc bierna stanowi istotny element w systemach elektroenergetycznych, obok mocy czynnej i pozornej. W przeciwieństwie do mocy czynnej, która bezpośrednio zamienia się w pracę lub ciepło, moc bierna nie wykonuje użytecznej pracy, lecz jest niezbędna do poprawnego działania urządzeń takich jak silniki, transformatory czy systemy oświetleniowe. Krąży między źródłem a odbiornikiem, nie ulegając rzeczywistemu zużyciu. W systemach elektrycznych występują dwa podstawowe rodzaje mocy biernej: energia bierna indukcyjna oraz energia bierna pojemnościowa. Pierwsza z nich jest pobierana przez odbiorniki wymagające wytworzenia pola magnetycznego, natomiast druga jest oddawana do sieci przez urządzenia takie jak kondensatory czy nowoczesne systemy LED.

Gdy w sieci elektroenergetycznej występuje zbyt duża ilość mocy biernej, prowadzi to do zwiększonych strat mocy czynnej w transformatorach, liniach przesyłowych i instalacjach odbiorczych. Aby zapobiec tym problemom, obowiązują przepisy ograniczające współczynnik tgφ, czyli stosunek mocy biernej do czynnej, który nie powinien przekraczać wartości 0,4. Przekroczenie tego limitu wiąże się z nałożeniem kar finansowych, których wysokość zależy od stopnia przekroczenia normy, średniej ceny energii na rynku oraz współczynnika k. Wartość tego współczynnika jest zróżnicowana w zależności od typu przyłącza – wynosi 0,50 dla sieci wysokiego napięcia, 1,00 dla średniego napięcia i 3,00 dla niskiego napięcia.

Stosowanie kompensatorów mocy biernej przynosi liczne korzyści w różnych obszarach przemysłu i infrastruktury. W fabrykach i zakładach produkcyjnych prowadzi do obniżenia kosztów energii poprzez redukcję opłat za moc bierną, a także poprawia stabilność napięcia, co wydłuża żywotność maszyn i zmniejsza straty przesyłowe. W szpitalach kompensacja mocy biernej zapewnia większą niezawodność zasilania, co jest kluczowe dla prawidłowego funkcjonowania wrażliwej aparatury medycznej. Dodatkowo pozwala uniknąć przestojów spowodowanych awariami sieci oraz generuje oszczędności, które mogą zostać przeznaczone na cele lecznicze. W biurach i obiektach komercyjnych zastosowanie układów kompensacyjnych poprawia jakość energii elektrycznej, zmniejszając ryzyko uszkodzeń sprzętu komputerowego i telekomunikacyjnego. Jednocześnie pozwala uniknąć dodatkowych opłat związanych z przekroczeniem dopuszczalnego poziomu mocy biernej, a także przyczynia się do zmniejszenia śladu węglowego poprzez ograniczenie strat przesyłowych. W zakładach przemysłowych o wysokim zapotrzebowaniu na energię kompensacja mocy biernej zwiększa przepustowość sieci bez konieczności modernizacji infrastruktury, zmniejsza obciążenie transformatorów, wydłużając ich żywotność, oraz optymalizuje zużycie energii, co przekłada się na lepszą kontrolę kosztów. Kompensacja mocy biernej to rozwiązanie, które nie tylko pozwala uniknąć kar za przekroczenie dopuszczalnych limitów, ale także poprawia efektywność energetyczną i stabilność sieci. Wdrożenie odpowiednich systemów kompensacyjnych jest szczególnie korzystne w obiektach o dużym zapotrzebowaniu na energię, takich jak fabryki, szpitale czy centra danych, zapewniając im ekonomiczną i bezawaryjną pracę.

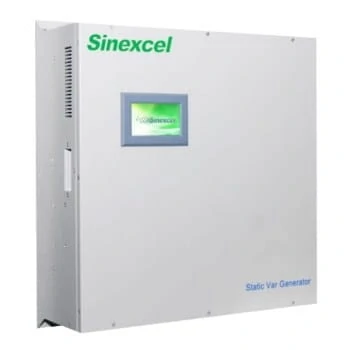

Dynamiczne kompensatory mocy biernej, znane również jako statyczne kompensatory VAR (SVG), stanowią zaawansowane rozwiązanie technologiczne, którego głównym zadaniem jest utrzymanie wysokiej jakości energii elektrycznej w rozbudowanych systemach zasilania. W przeciwieństwie do tradycyjnych baterii kondensatorów, które działają w sposób skokowy, kompensatory LKD/SVG charakteryzują się płynną i błyskawiczną reakcją na zmiany obciążenia, co pozwala na precyzyjną stabilizację parametrów sieci w czasie rzeczywistym. Jedną z kluczowych funkcji tych urządzeń jest kompensacja wyższych harmonicznych, sięgająca nawet 25-tej harmonicznej. W zakładach przemysłowych, gdzie pracują liczne odbiorniki nieliniowe – takie jak falowniki, zasilacze impulsowe czy przemienniki częstotliwości – harmoniczne powodują zniekształcenia napięcia i prądu, prowadząc do przegrzewania się przewodów, awarii urządzeń oraz zwiększonych strat energii. Dynamiczne kompensatory skutecznie filtrują te zakłócenia, zapewniając czysty sygnał zasilania. Kolejną istotną zaletą jest możliwość symetryzacji obciążenia w układach trójfazowych. W przypadku asymetrii, która może wynikać z nierównomiernego rozłożenia odbiorników między fazami, dochodzi do niekorzystnego wzrostu prądów w przewodzie neutralnym oraz spadków sprawności systemu. Kompensatory SVG automatycznie wyrównują rozkład mocy, minimalizując negatywne skutki nierównowagi i zwiększając żywotność instalacji.

Uniwersalne zastosowanie w różnych sektorach - Dynamiczne kompensatory mocy biernej znajdują zastosowanie w szerokim spektrum obiektów – od małych i średnich przedsiębiorstw po zaawansowane zakłady przemysłowe. W budynkach komercyjnych, takich jak biurowce, centra handlowe czy magazyny, zapewniają stabilność zasilania wrażliwej elektroniki i systemów klimatyzacji, redukując ryzyko przerw w działaniu sprzętu. W serwerowniach i centrach danych, gdzie nawet chwilowe wahania napięcia mogą prowadzić do utraty cennych informacji, precyzyjna kompensacja mocy biernej jest niezbędna dla zachowania ciągłości pracy. W sektorze medycznym, szczególnie w szpitalach i placówkach diagnostycznych, niezawodność zasilania ma kluczowe znaczenie dla działania aparatury medycznej. Kompensatory SVG eliminują zakłócenia, które mogłyby wpływać na pracę tomografów, rezonansów magnetycznych czy systemów podtrzymania życia. Również w nowoczesnych systemach oświetleniowych, zwłaszcza tych opartych na technologii LED, dynamiczna kompensacja zapobiega migotaniu światła i przedwczesnemu zużyciu diod. W przemyśle, zarówno lekkim, jak i ciężkim, kompensatory odgrywają kluczową rolę w stabilizacji sieci zasilającej maszyny CNC, roboty przemysłowe czy przekształtnikowe układy napędowe. Szczególnie istotne jest ich wykorzystanie w zakładach z rozproszoną generacją energii, takich jak farmy fotowoltaiczne. W systemach z OZE, gdzie moc bierna może ulegać dynamicznym wahaniom w zależności od warunków pogodowych, kompensatory LKD/SVG zapewniają płynną regulację, utrzymując zgodność z wymaganiami operatorów sieci dystrybucyjnych.

Dynamiczne kompensatory mocy biernej to rozwiązanie, które łączy w sobie wysoką skuteczność, elastyczność i niezawodność, stając się standardem w nowoczesnych instalacjach elektrycznych. Ich zdolność do szybkiej reakcji, filtracji harmonicznych oraz stabilizacji napięcia sprawia, że są nieodzowne tam, gdzie kluczowe są ciągłość zasilania i efektywność energetyczna. Wraz z rozwojem odnawialnych źródeł energii i wzrostem udziału elektroniki w przemyśle, rola tych urządzeń będzie tylko rosnąć, umacniając ich pozycję jako jednego z najważniejszych elementów inteligentnych systemów energetycznych.

Czym jest kompensacja mocy biernej i dlaczego jest tak ważna - Kompensacja mocy biernej to proces polegający na równoważeniu niepożądanej mocy biernej w sieci elektrycznej poprzez zastosowanie specjalistycznych urządzeń, takich jak baterie kondensatorów, dławiki kompensacyjne lub zaawansowane kompensatory dynamiczne (SVG). Urządzenia te wytwarzają moc bierną o charakterze przeciwnym do tej generowanej przez odbiorniki w zakładzie, co pozwala na zredukowanie strat energii, poprawę współczynnika mocy (cos φ) oraz optymalizację zużycia prądu. W wielu przedsiębiorstwach, zwłaszcza tych wykorzystujących silniki elektryczne, transformatory, systemy oświetleniowe LED czy układy z przekształtnikami częstotliwości, występuje problem nadmiernego poboru mocy biernej. Skutkuje to wyższymi opłatami za energię (ze względu na naliczanie kar przez dostawców prądu), przeciążeniem instalacji, a nawet szybszym zużyciem urządzeń. Właściwie dobrana kompensacja pozwala wyeliminować te problemy, prowadząc do znacznych oszczędności finansowych i zwiększenia stabilności zasilania.

Systemy kompensacji znajdują zastosowanie w wielu branżach, m.in.:

• Przemyśle – huty, fabryki, zakłady z maszynami CNC, liniami produkcyjnymi,
• Ochronie zdrowia – szpitale, przychodnie, laboratoria, gdzie stabilne zasilanie jest kluczowe,
• Obiektach komercyjnych – biurowce, galerie handlowe, magazyny z oświetleniem LED,
• Infrastrukturze IT – serwerownie, centra danych wymagające wysokiej jakości energii,
• Energetyce rozproszonej – instalacje fotowoltaiczne, gdzie dynamiczna kompensacja zapobiega wahaniom napięcia.
